Anciennes installations

Ancienne ne veut pas forcément dire dangereuse, mais elle mérite une vérification adaptée.

Certaines installations comportent des techniques ou des matériaux qui ne répondent plus aux pratiques actuelles. Voici les principaux points à connaître, sans démonter votre tableau vous-même.

Point 1

Schéma III : une ancienne méthode de protection

Dans certaines anciennes installations, un seul conducteur assure le neutre et la protection. Ce conducteur commun remplit les deux fonctions à la fois. S'il est interrompu ou présente un défaut, une enveloppe métallique peut, dans certaines conditions, se retrouver sous tension.

Cette technique n'est plus utilisée aujourd'hui. S'il s'agit bien d'une installation Schéma III, l'entier des fils doit être retiré pour passer du mode de protection Schéma III au TN-S, terre et neutre séparés : trois conducteurs, la phase (L), le neutre (N) et le conducteur de protection (PE). En découle automatiquement la mise à niveau de l'ensemble de l'appareillage, avec la mise en place de DDR.

Seul un contrôle sur place permet de définir s'il s'agit d'une installation Schéma III, et l'étendue exacte des travaux se définit sur place, lors du contrôle.

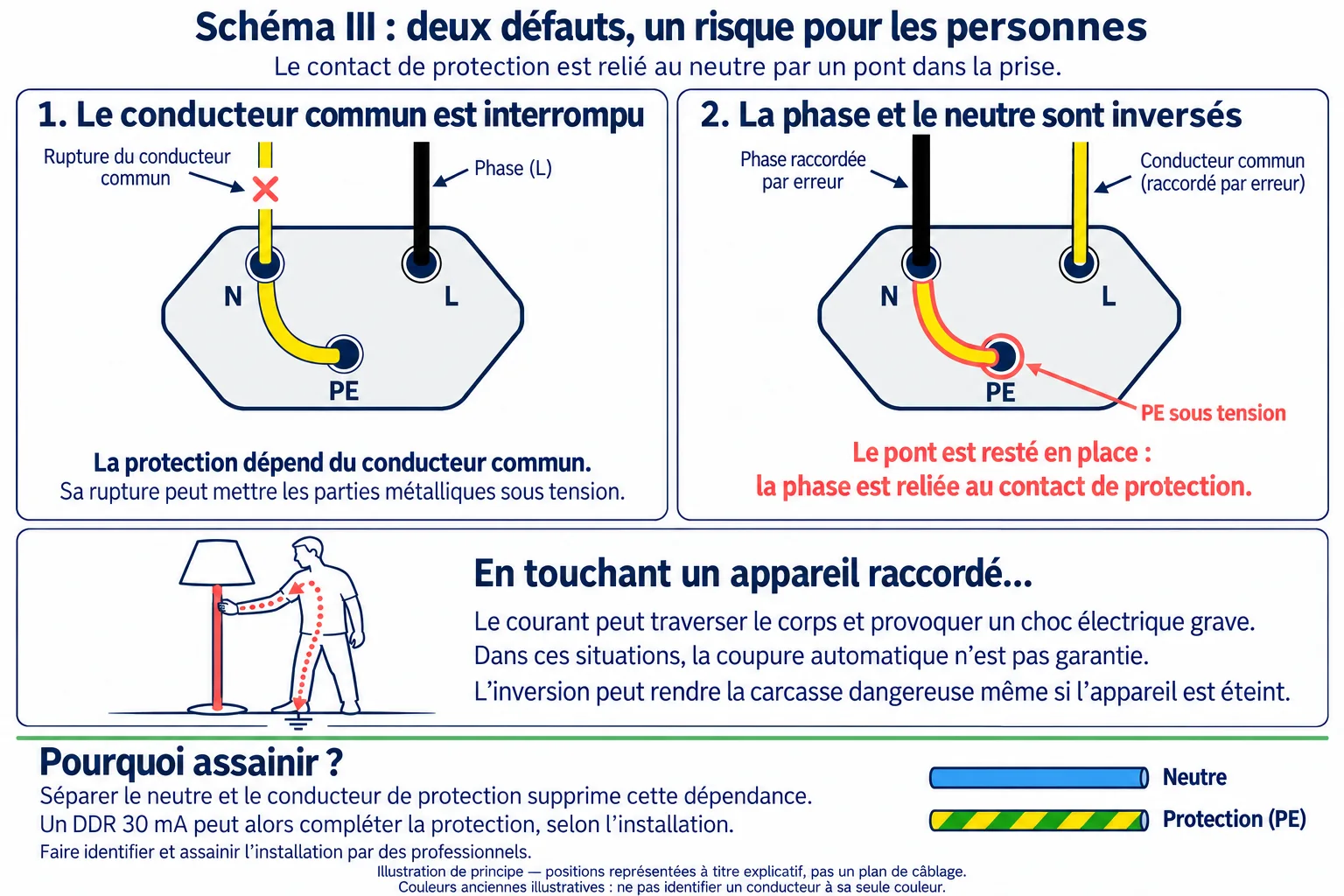

Schéma III : deux défauts, un risque pour les personnes. Dans la prise, le contact de protection est relié au neutre par un pont. Premier défaut, le conducteur commun est interrompu : la protection dépend de ce conducteur, et sa rupture peut mettre les parties métalliques sous tension. Deuxième défaut, la phase et le neutre sont inversés : le pont est resté en place, la phase se retrouve reliée au contact de protection, et le conducteur de protection est sous tension. En touchant un appareil raccordé, le courant peut traverser le corps et provoquer un choc électrique grave ; dans ces situations, la coupure automatique n'est pas garantie, et l'inversion peut rendre la carcasse dangereuse même si l'appareil est éteint. Pourquoi assainir : séparer le neutre et le conducteur de protection supprime cette dépendance ; un DDR 30 mA peut alors compléter la protection, selon l'installation. — Illustration de principe — ce n'est ni un plan d'exécution ni un diagnostic. Touchez l'image pour l'agrandir.

Télécharger la fiche « Schéma III »PDF, 1 page

Point 2

Amiante : l'aspect ne permet pas de conclure

Dans les bâtiments construits avant 1990, certains supports ou éléments isolants de tableaux électriques peuvent contenir de l'amiante. Une photo ou un examen visuel ne suffit pas pour confirmer sa présence ou son absence.

En cas de doute, il ne faut ni percer, ni poncer, ni casser, ni démonter le matériau. L'intervention doit être arrêtée jusqu'à ce que la situation soit clarifiée par une analyse adaptée et, si nécessaire, par des spécialistes habilités.

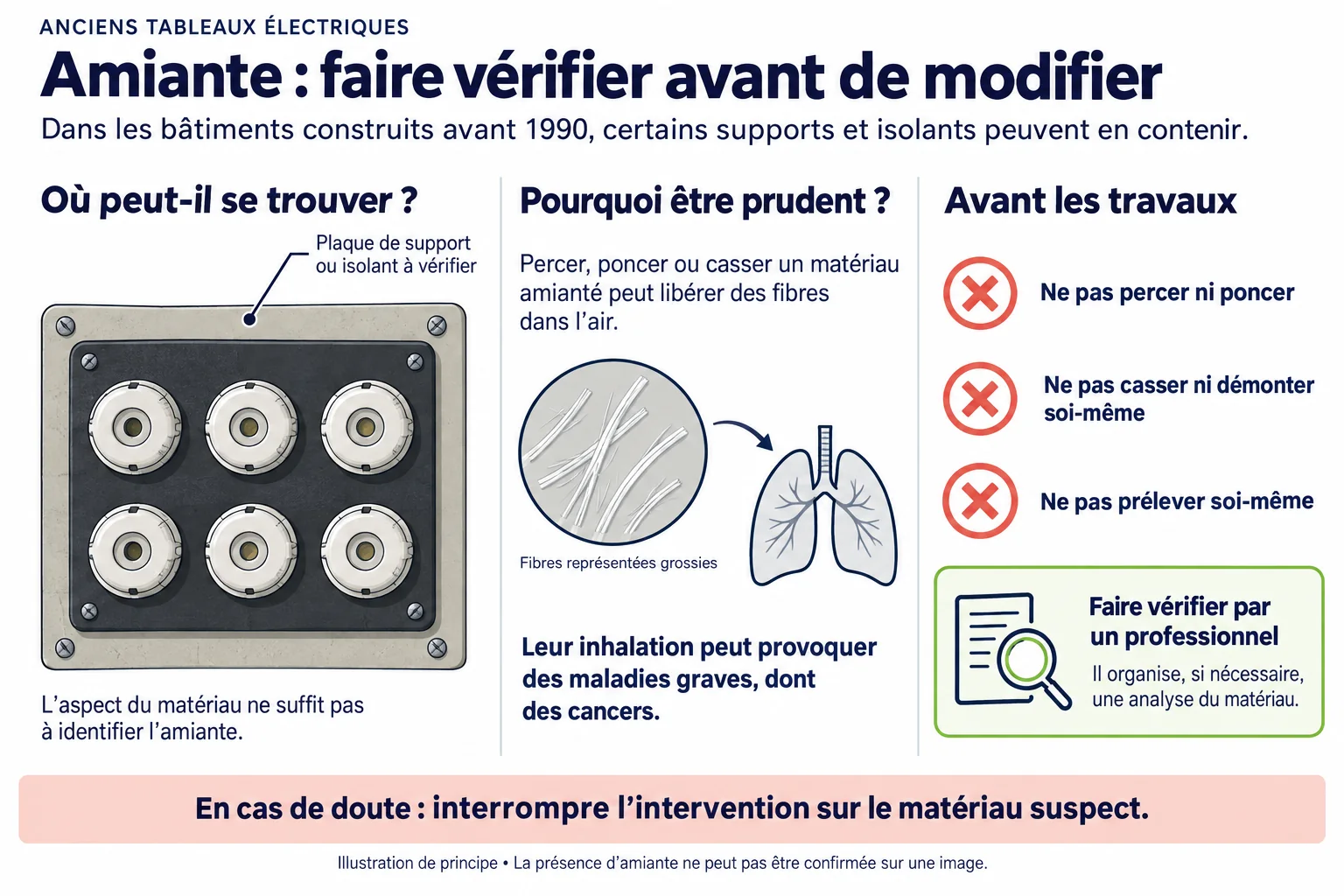

Amiante dans les anciens tableaux électriques : faire vérifier avant de modifier. Dans les bâtiments construits avant 1990, certains supports et isolants peuvent en contenir. Où peut-il se trouver ? Dans la plaque de support ou l'isolant d'un ancien tableau ; l'aspect du matériau ne suffit pas à identifier l'amiante. Pourquoi être prudent ? Percer, poncer ou casser un matériau amianté peut libérer des fibres dans l'air ; leur inhalation peut provoquer des maladies graves, dont des cancers. Avant les travaux : ne pas percer ni poncer, ne pas casser ni démonter soi-même, ne pas prélever soi-même ; faire vérifier par un professionnel, qui organise si nécessaire une analyse du matériau. En cas de doute : interrompre l'intervention sur le matériau suspect. — Illustration de principe — la présence d'amiante ne peut pas être confirmée sur une image. Touchez l'image pour l'agrandir.

Télécharger la fiche « Amiante »PDF, 1 page

Point 3

DDR/FI : une protection complémentaire pour les personnes

Le dispositif différentiel à courant résiduel, appelé DDR ou FI, compare le courant qui part dans le circuit à celui qui revient. Lorsqu'il détecte une fuite vers la terre, il coupe rapidement l'alimentation. Il réduit le risque d'électrocution et contribue à limiter certains risques d'incendie liés aux courants de fuite.

Le DDR complète les fusibles ou disjoncteurs, qui protègent principalement les circuits contre les surcharges et les courts-circuits ; il ne les remplace pas. Son ajout s'étudie en fonction de l'installation existante. Dans une installation Schéma III, il ne suffit pas : le recâblage en TN-S vient d'abord, et la mise à niveau de l'appareillage, DDR compris, en découle.

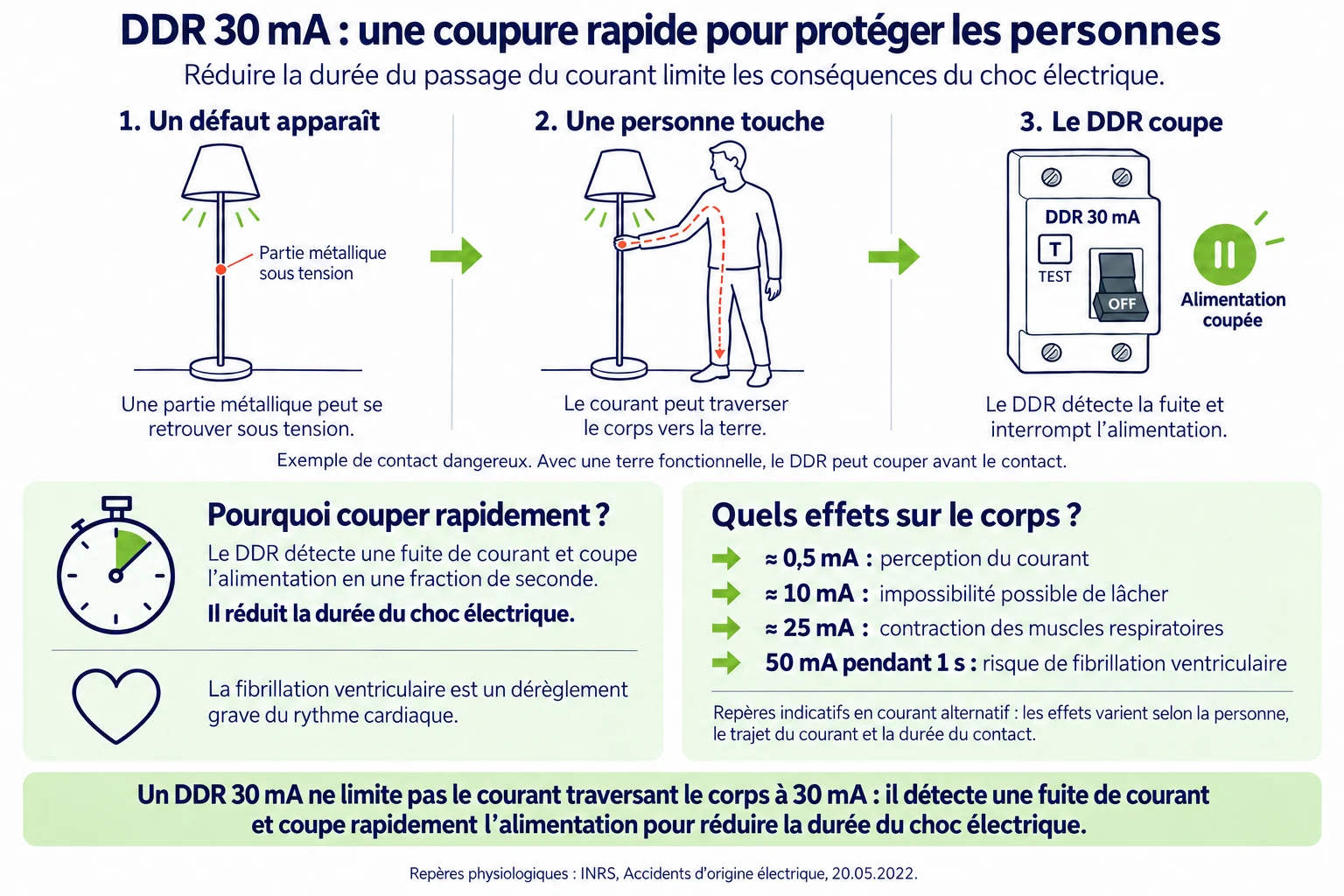

DDR 30 mA : une coupure rapide pour protéger les personnes. Réduire la durée du passage du courant limite les conséquences du choc électrique. 1. Un défaut apparaît : une partie métallique d'une lampe se retrouve sous tension. 2. Une personne touche : le courant peut traverser le corps vers la terre. 3. Le DDR coupe : il détecte la fuite et interrompt l'alimentation. Exemple de contact dangereux ; avec une terre fonctionnelle, le DDR peut couper avant le contact. Pourquoi couper rapidement : le DDR détecte une fuite de courant et coupe l'alimentation en une fraction de seconde, ce qui réduit la durée du choc électrique ; la fibrillation ventriculaire est un dérèglement grave du rythme cardiaque. Quels effets sur le corps, repères indicatifs en courant alternatif : environ 0,5 mA, perception du courant ; environ 10 mA, impossibilité possible de lâcher ; environ 25 mA, contraction des muscles respiratoires ; 50 mA pendant 1 seconde, risque de fibrillation ventriculaire. Les effets varient selon la personne, le trajet du courant et la durée du contact. Un DDR 30 mA ne limite pas le courant traversant le corps à 30 mA : il détecte une fuite de courant et coupe rapidement l\'alimentation pour réduire la durée du choc électrique. — Illustration de principe — ce n'est ni un plan d'exécution ni un diagnostic. Repères physiologiques : INRS, « Accidents d'origine électrique », 20.05.2022. Touchez l'image pour l'agrandir.

Télécharger la fiche « DDR/FI »PDF, 1 page

Vous avez un doute sur votre tableau ?

Envoyez-nous quelques photos de l'extérieur du tableau, sans retirer les capots ni les protections. Nous vous indiquerons la prochaine étape. Une photo ne remplace toutefois pas un contrôle sur place.
